Détecteur de défauts Ultrasons Multi-éléments PANTHER

| Eddyfi Technologies

Panther associe la vitesse requise pour les solutions industrielles intégrées d’échographie à ultrasons multiéléments (PAUT) à l’ensemble le plus complet de techniques d’imagerie de la méthode de focalisation totale (TFM), ce qui en fait l’outil ultime pour la recherche et le développement et la qualification de procédures.

La machine d’imagerie ultime PAUT/TFM

Panther est un équipement multiélément conçu pour les applications de bureau et industrielles, offrant des performances inégalées dans une unité compacte. Combiné avec son logiciel d’exploitation Acquire, Panther est aujourd’hui le plus rapide et le plus polyvalent PAUT/TFM offre du marché.

Répondre aux attentes les plus élevées

Pour réduire le temps de cycle et augmenter les capacités de production, Panther a été conçu avec une puissance de traitement exceptionnel et le taux de transfert de données le plus élevé (320 Mo/s) du marché entre l’instrumentation et l’ordinateur de surveillance.

Compact, robuste et évolutif

Panther est compact (300 × 220 × 155 mm), IP54 et tire parti de son architecture parallèle et empilable (jusqu’à 16 unités de 128 canaux) pour répondre aux exigences de vitesse et de résolution des applications les plus exigeantes.

Reconnue parmi les techniques d’échographie de la plus haute résolution, la méthode de focalisation totale (TFM) est implémentée de manière native sur Panther. Avec des images TFM de plus de 1,5 million de pixels en temps réel, TFM offre une imagerie haute définition efficace pour une meilleure détection des défauts et une caractérisation plus aisée des défauts.

Avantages

  • Débit de données ultra élevés de 320 Mo/s pour des performances de vitesse industielle
  • Performances inégalées dans une unité compacte pour les applications de laboratoire et industrielles
  • Imagerie TFM de très haute résolution avec plus de 1,5 million de pixels en temps réel

Vidéo

Spécifications

Modes avancés multiéléments

Acquire est le logiciel d’acquisition à jour de M2M, dédié aux paramètres et à l’imagerie avancés de PAUT, TFM. Le logiciel Acquire a été conçu pour les applications industrielles et les démonstrations en laboratoire.

TFM

Analyse avancée

Les fichiers de données d’inspection d’Acquire sont entièrement compatibles avec les logiciels d’analyse CIVA et ULTIS.

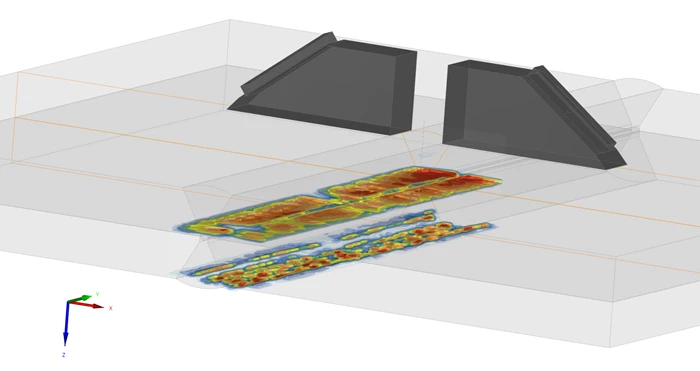

Les modules complémentaires étendent les normes Acquire des vues (scans A-B-S-D-C + vues de dessus, de côté, vue de face cumulée, vues TFM et 3D) à la fusion 3D de données, à l’analyse automatique et aux rapports avancés. Outre l’imagerie TFM en temps réel, les données FMC de forme d’onde complète acquises par Panther peuvent également être post-traitées par le module d’analyse CIVA.

PAUT

Fonctionnalités Acquire

Configuration et rendu de CAD 3D

Sondes linéaires, matricielles, DLA, DMA, Daisy, annulaires et sectorielles

Techniques d’imagerie PE, TOFD, PAUT, par transmission, FMC, PWI, TFM

Modes TFM adaptatifs

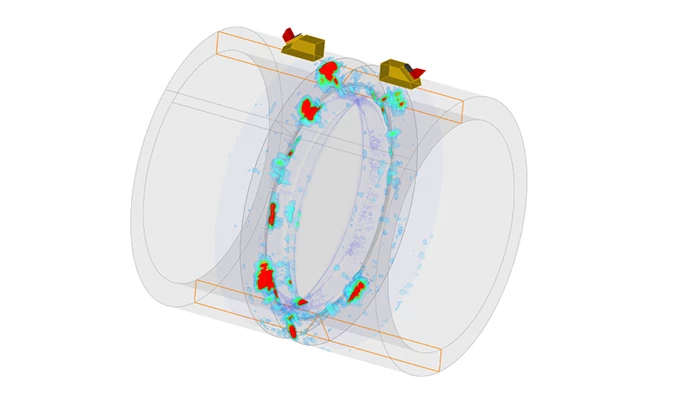

imagerie 3D temps réel

Nombre illimité de sondes

Nombre illimité de groupes

Kit de développement logiciel (SDK)

Outre le logiciel d’acquisition Acquire, M2M propose un kit de développement logiciel (SDK) permettant de personnaliser l’interface logicielle basée sur les applications pour une solution d’inspection entièrement automatisée :

  • Contrôle total en temps réel du logiciel Acquire (serveur distant) : gain, TCG, portails, alarmes, codeurs, etc.
  • Récupération de données en temps réel (serveur de données)
  • Indépendant de la langue du logiciel
  • Connaissance matérielle très limitée : même programme pour toutes les architectures de matériel M2M

GÉNÉRALITÉS

Dimensions

300 × 220 × 155 mm

Plage de température de fonctionnement

De -10 à 50 °C

Plage de température de stockage

-10 à 60 °C

Poids

6 kg

Classement IP

IP54

Source de courant



240 V (50 Hz) – 110 V (60 Hz)



MULTIÉLÉMENTS



Évolutif jusqu’à 16 unités Panther | Ouverture unique max. : 256 canaux

Calcul de la loi de retard pour les formes standard et paramétriques (plaques, cylindres, soudures bout à bout, soudures T K & Y, coudes, buses, aubes de turbine, buses…), ainsi que la CAD 2D et 3D

Sonde linéaire, matricielle, DLA et DMA, annulaire et marguerite

Numéro de sonde illimité | Aucune limitation de groupe | Jusqu’à 13100 lois focales

Balayage linéaire, balayage sectoriel, prise de vue parallèle, modes mixtes ultras rapides

Modes de mise au point : Profondeur réelle, voie sonore, projection



TFM, FMC, PWI EN TEMPS RÉEL

Canaux de reconstruction



Jusqu’à 128



Fréquence de rafraîchissement max

Jusqu’à 500 images par seconde (dépend du nombre de pixels)

Nombre de pixels max. pour l’image reconstruite



Plus d’un million



Chemins sonores multiples



Modes direct (L ou S), indirect et converti, superposition de modes



PULSERS-128 CANAUX MULTIÉLÉMENTS

Impulsion carrée bipolaire, largeur



30 à 2000 ns



Amplitude de tension



100 V max. avec un pas de 1 V



PRF max



Jusqu’à 30 kHz



RÉCEPTEUR-128 CANAUX MULTIÉLÉMENTS

Impédance d’entrée



50 Ω



Gamme de fréquences



0,4 à 20 MHz



Signal d’entrée max



1,8 Vpp



Gain



Jusqu’à 120 dB (pas de 0,1 dB)



Diaphonie entre canaux < 50 dB

Amplificateur de bruit ultra-faible

NUMÉRISEUR

Numérisation et sommation en temps réel sur 128 canaux
Filtres IIR
Retard max.
Rectifié, RF, enveloppe
Retard max : 1,6 ms
Résolution : 14 bits | Dynamique : 16 bits
Fréquence d’échantillonnage max : 125 MHz
Numérisation de profondeur jusqu’à 16 k points
A-scan gamme 65 k points max.


ACQUISITION

A-scan/enregistrement de données de pointe

Enregistrement FMC haute vitesse (320 Mo/s)

Déclencheur d’acquisition à l’heure, à l’événement, au codeur

Plage d’amplitude 800 %

Taille du fichier de données d’inspection : Limitation du disque dur

Transfert de données via USB3



ASSISTANT

Superposition CAD et vue 3D

Calculateur multiéléments en temps réel

Calibration d’amplitude (TCG, DAC)

Calibrage de coin (angle/hauteur)

Équilibrage d’amplitude

Conception de la sonde | Conception de géométrie de soudure

Géométrie des pièces avec formes paramétriques (plaques, cylindres, soudures bout à bout, soudures T K & Y, coudes, buses, aubes de turbines, buses…), ainsi que CAD 2D et 3D

ANALYSE

A-scan, B-scan, C-scan, D-scan, echodynamique, vues de dessus, de côté et de face

Vue 3D, perte d'analyse

Post-traitement de la reconstruction TFM traitement d'acquisition de données FMC/PWI en géométrie CAD

Compatible avec les logiciels Enlight, Enlight +, CIVA et ULTIS

Géométrie de la pièce CAD : Plaque, cylindre, section en T ou en Y, buse

CAD géometrie de soudure bout à bout

Rapport d’inspection personnalisable

Gamme d’amplitude : Jusqu’à 800 %

1 × connecteur IPEX multiélément (peut être mis à niveau à 2 avec séparateur)

4 x LEMO® 00 pour le PANTHER 32:128, 64:128 et 128:128 – 2 x LEMO® pour le PANTHER 64 :64 l 3 x entrées codeur

1 × liaison USB 3.0 haute vitesse

1 × port de fibre optique

1 × déclencheur externe

1 × port de sommation ultra haute vitesse (pour la sommation entre modules)
